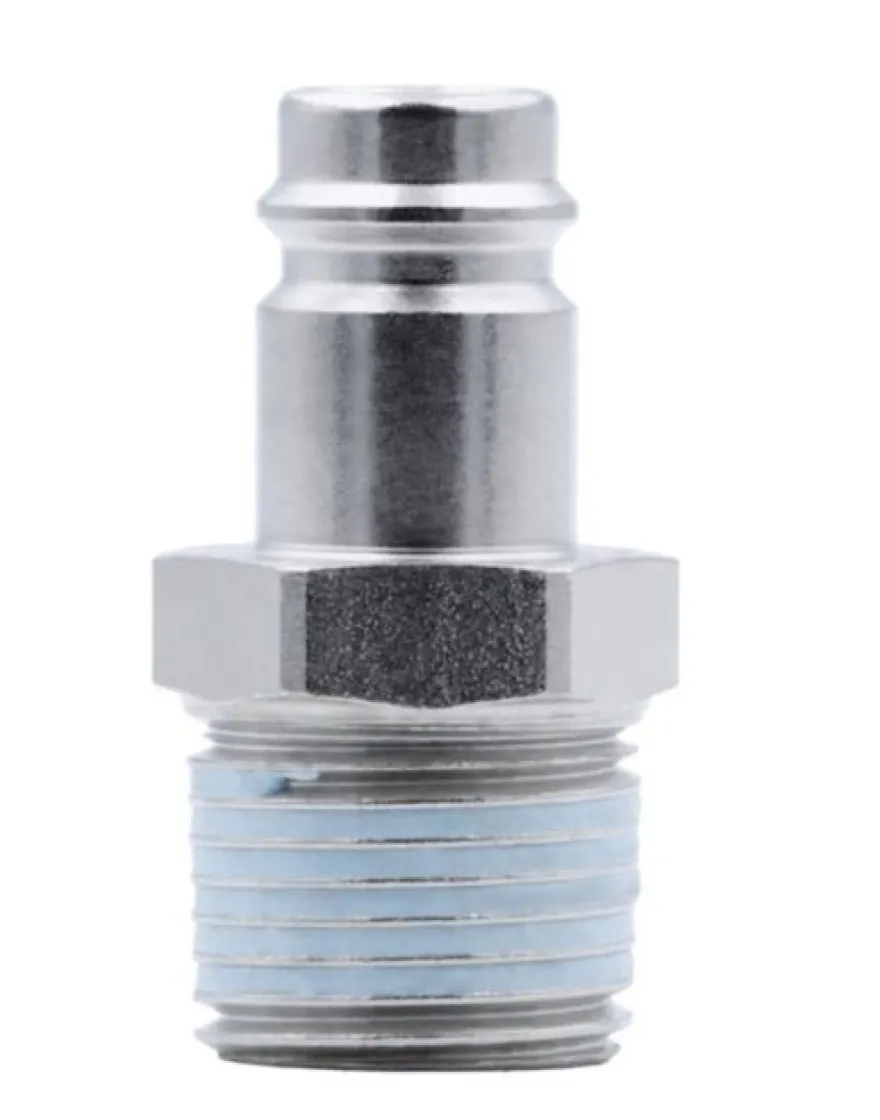

Wtyczka pneumatyczna DN10 typ 227SF, R 1/2” gwint zewnętrzny, PN 35 bar

Wtyk, króciec pneumatyczny DN10 typ 227SF z gwintem zewnętrznym R 1/2” służy do szybkiego łączenia punktów poboru sprężonego powietrza z instalacją. Seria 227 jest przewidziana do intensywnej pracy w przemyśle i warsztacie, przy ciśnieniu do 35 bar i w zakresie temperatury od -20°C do +100°C (NBR). W połączeniu z gniazdem 227KA zapewnia przepływ do 3200 l/min przy 6 bar (spadek ciśnienia Δp 0,5 bar). Kompatybilna z profilami Rectus 27/1700/1727 oraz CEJN 410.

Co to jest wtyk, króciec DN10 typ 227SF R 1/2”?

To wtyk, króciec serii 227SF do szybkozłączy DN10, z przyłączem gwintowanymR 1/2” (zew.). Stanowi część połączenia szybkozłącza, przeznaczoną do częstego podłączania i odłączania odbiorników powietrza.

Do czego służy i gdzie jest stosowana?

• Podłączanie narzędzi i urządzeń pneumatycznych do instalacji sprężonego powietrza
• Warsztaty i wulkanizacja, gdzie często zmienia się osprzęt
• Linie produkcyjne i stanowiska serwisowe

Jak używać (krok po kroku)

1. Zamontuj wtyczkę w elemencie z gwintem wewnętrznym 1/2” (dobór uszczelnienia gwintu wg standardu instalacji).
2. Połącz z kompatybilnym gniazdem (Rectus 27 / 1700/1727 / CEJN 410 / 227KA).
3. Sprawdź szczelność.
4. Podczas pracy utrzymuj parametry w zakresie: max 35 bar, temperatura od -20 do +100°C (NBR).

Kiedy warto ją wybrać?

• Gdy standardem instalacji jest gwint R 1/2” zewnętrzny
• Gdy potrzebujesz wtyczki DN10 do intensywnej eksploatacji i wysokiego przepływu

Dlaczego ta seria? (fakty)

• PN 35 bar;
• Temperaturaz pracy: -20 do +100°C (NBR)
• Przepływ układu do 3200 l/min @ 6 bar (powietrze)
• Kompatybilność z popularnymi profilami

Środki ostrożności i dobre praktyki

• Stosuj właściwe uszczelnienie gwintu i kontrolę szczelności po montażu.
• Utrzymuj złącze w czystości i kontroluj zużycie elementów współpracujących.

FAQ

• Jaki gwint ma wtyczka? R 1/2” gwint zewnętrzny.
• Z czym jest kompatybilna? Rectus 27/1700/1727 oraz CEJN 410 (profil), w tym gniazda 227KA.
• Jakie parametry pracy? Ciśnienie do 35 bar, temperatura pracy od -20 do +100°C (NBR).

• Producent / marka / seria: Rectus / RQS – wtyczka 227SF
• Zastosowanie: Przemysł / linie produkcyjne / warsztat – szybkie podłączanie odbiorników powietrza
• Standard / kompatybilność: Rectus 27; Rectus 1700/1727; CEJN 410
• Typ: Wtyk, króciec do szybkozłącza DN10
• Średnica nominalna / przekrój: DN10; 80 mm²
• Przyłącze: R 1/2” gwint zewnętrzny
• Ciśnienie robocze: Maks. 35 bar (SF 4:1)
• Temperatura pracy: -20°C do +100°C (NBR)
• Przepływ: 3200 l/min @ 6 bar, Δp 0,5 bar (powietrze)
• Medium: Sprężone powietrze
• Siła łączenia (układ): 60 N (0 bar); 130 N (6 bar)
• Materiał: Profil wtyczki: stal hartowana, niklowana
• Wymiary: HEX SW22; długość całkowita: 45 mm; długość gwintu: 17 mm
