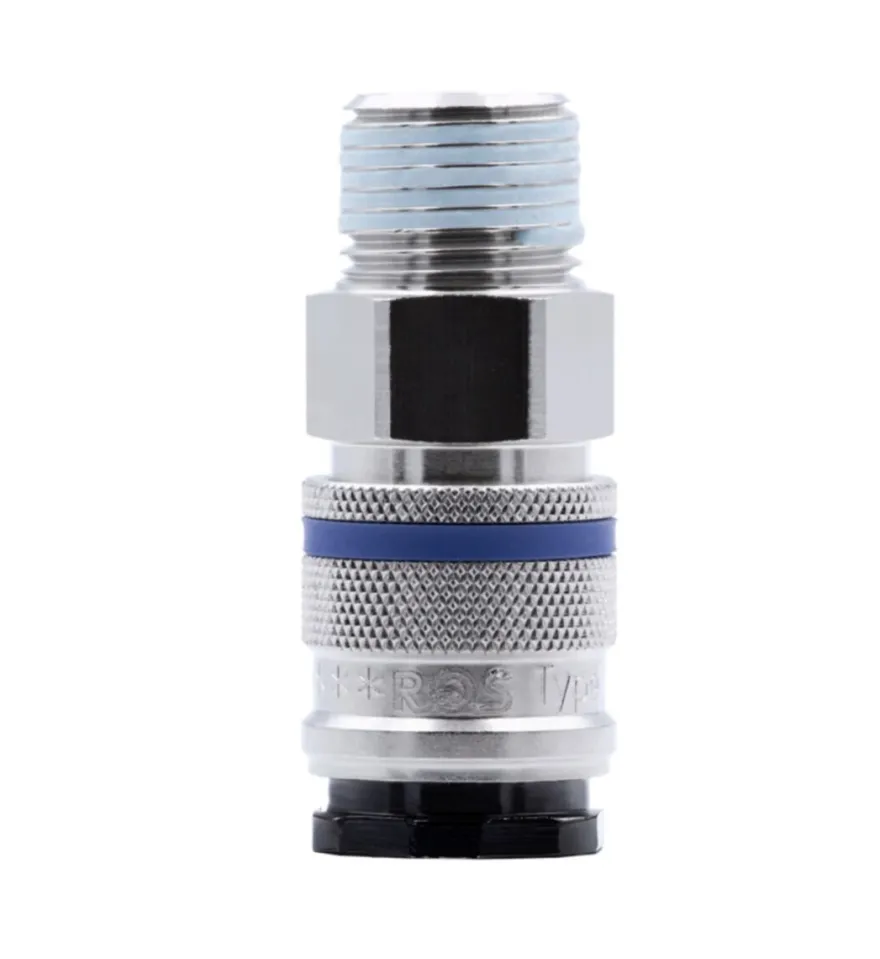

Szybkozłącze pneumatyczne DN10 typ 227KA, gwint zewnętrzny R 1/2”, PN 35 bar

To szybkozłącze pneumatyczne DN10 typ 227KA z gwintem zewnętrznym R 1/2” jest gniazdem do punktów poboru sprężonego powietrza, gdzie liczy się szybkie podłączanie i stabilna praca narzędzi. Jest przeznaczone do pracy przy maksymalnym ciśnieniu roboczym do 35 bar oraz w zakresie temperatury od -20°C do +100°C (NBR). Wysoki przepływ referencyjny serii (3200 l/min przy 6 bar, spadek 0,5 bar) pomaga ograniczać straty ciśnienia na złączu, co w praktyce zmniejsza ryzyko „spadku mocy” narzędzi przy większym poborze. Gwint R 1/2” ułatwia montaż w wielu standardowych rozdzielniach i elementach instalacji.

Co to jest i do czego służy:

To gniazdo szybkozłącza DN10 serii 227 (typ 227KA), jednostronnie odcinające, przeznaczone do instalacji sprężonego powietrza o większym poborze. Montujesz je gwintem zewnętrznym R 1/2” w rozdzielni, przy stanowisku lub w elemencie instalacji, aby móc szybko wpinać i odpinać wtyczki (np. do przewodów i narzędzi).

Dlaczego DN10 i wysoki przepływ są ważne w warsztacie:

Najczęstszy problem przy pneumatyce to nie „czy pasuje”, tylko „czy narzędzie działa stabilnie”. Seria DN10 ma wysoki przepływ referencyjny (3200 l/min przy 6 bar, spadek 0,5 bar), co pomaga ograniczać spadki ciśnienia na złączu. W praktyce oznacza to mniejsze ryzyko, że klucz udarowy, pistolety czy inne narzędzia będą traciły moc przy większym poborze lub przy dłuższych przewodach.

Co daje maksymalne ciśnienie robocze do 35 bar i zakres temperatury od -20°C do +100°C (NBR):

Maksymalne ciśnienie robocze do 35 bar daje zapas w instalacjach przemysłowych oraz przy różnych ustawieniach reduktorów. Zakres temperatury pracy od -20°C do +100°C (NBR) ma znaczenie, jeśli instalacja pracuje w nieogrzewanych pomieszczeniach zimą albo w cieplejszym otoczeniu – złącze ma zachować przewidywalną pracę i szczelność w typowych warunkach eksploatacji.

Jednostronne odcięcie – kiedy jest przydatne:

W instalacjach stanowiskowych odcięcie po jednej stronie pomaga ograniczać „ucieczkę” powietrza przy rozłączaniu. To ułatwia szybsze przepinanie i porządek na stanowisku, szczególnie gdy operujesz pod ciśnieniem i często zmieniasz osprzęt.

Kompatybilność profilu – jak uniknąć niedopasowania:

Ta seria jest opisana jako kompatybilna z Rectus 27, Rectus 1700/1727 oraz CEJN 410. W praktyce to ważne, jeśli w obiekcie jest już jakiś standard szybkozłączy – łatwiej dopasować elementy bez wymiany całej instalacji. Warunek: element współpracujący musi być w tym samym profilu.

Trwałość i odporność materiałowa w codziennej pracy:

Korpus gwintowany z mosiądzu niklowanego oraz elementy stalowe z powłoką QPQ są istotne tam, gdzie jest wilgoć, brud i intensywna eksploatacja – pomagają utrzymać odporność na korozję i zużycie w typowych warunkach warsztatowych.

Wymiary montażowe – dlaczego warto je znać:

Rozmiar pod klucz HEX/SW 24 ułatwia dobór narzędzia montażowego. Długość 65 mm i średnica 27 mm pomagają ocenić, czy gniazdo zmieści się w rozdzielni lub przy stanowisku. Długość gwintu 17 mm jest ważna przy doborze grubości ścianki i głębokości portu gwintowanego.

Jak używać (krótko i praktycznie):

1. Wkręć gniazdo w port z gwintem wewnętrznym odpowiednim dla R 1/2” i zastosuj uszczelnienie gwintu zgodne ze standardem instalacji.

2. Po montażu wykonaj test szczelności.

3. Wpinaj/odpinaj kompatybilne wtyczki profilu; przy spadkach wydajności sprawdź czystość i stan powierzchni łączenia.

4. Utrzymuj złącze w czystości – zabrudzenia przyspieszają zużycie i mogą pogorszyć szczelność.

FAQ:

• Do czego pasuje gwint R 1/2”? Do portów z gwintem wewnętrznym dopasowanym do R 1/2” (standard instalacyjny).

• Jakie jest maksymalne ciśnienie robocze? Maksymalne ciśnienie robocze do 35 bar.

• W jakiej temperaturze może pracować? W zakresie temperatury pracy od -20°C do +100°C (NBR).

• Jak ograniczyć spadki mocy narzędzi? Wysoki przepływ referencyjny serii DN10 pomaga ograniczać straty ciśnienia na złączu; dodatkowo ważna jest czystość i zgodność profilu.

• Jak sprawdzić, czy będzie kompatybilne z moimi szybkozłączami? Sprawdź, czy druga strona połączenia jest w profilu zgodnym z Rectus 27 / 1700/1727 / CEJN 410.

• Producent / seria: Rectus / RQS, seria 227 (gniazdo 227KA, DN10)
• Typ produktu: szybkozłącze (gniazdo), jednostronnie odcinające
• Średnica nominalna / przekrój: DN10 = 80 mm²
• Przyłącze: gwint zewnętrzny R 1/2”
• Maksymalne ciśnienie robocze: do 35 bar (współczynnik bezpieczeństwa 4:1)
• Zakres temperatury pracy: od -20°C do +100°C (NBR)
• Przepływ (referencyjny dla serii, powietrze): 3200 l/min przy 6 bar (spadek ciśnienia 0,5 bar)
• Medium: sprężone powietrze
• Kompatybilność (profil): Rectus 27; Rectus 1700/1727; CEJN 410
• Materiały (wersja standard serii): korpus gwintowany – mosiądz niklowany; elementy stalowe z powłoką QPQ; uszczelnienia NBR
• Wymiary (katalog): rozmiar pod klucz (HEX/SW) 24; długość 65 mm; średnica 27 mm; długość gwintu 17 mm
